Úvod » Regulační technika » Zónové ventily » A20-T25 zónový ventil se servopohonem napětí 9-35V AC/DC; MOSAZNÝ

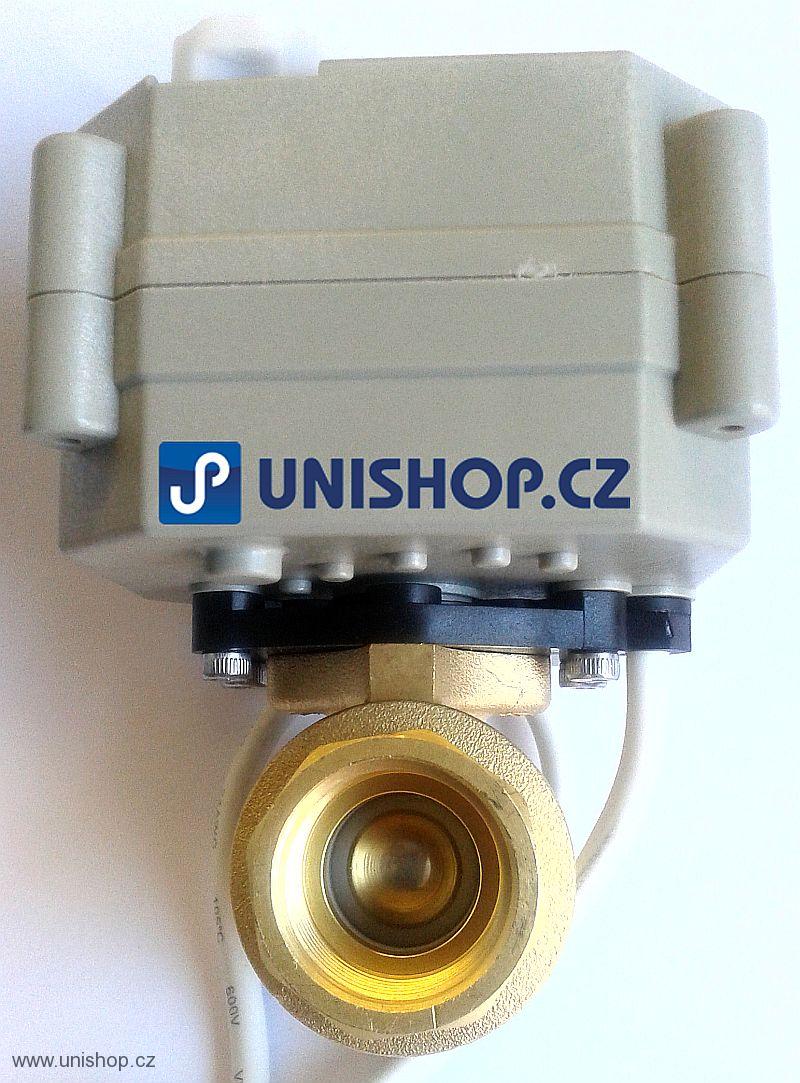

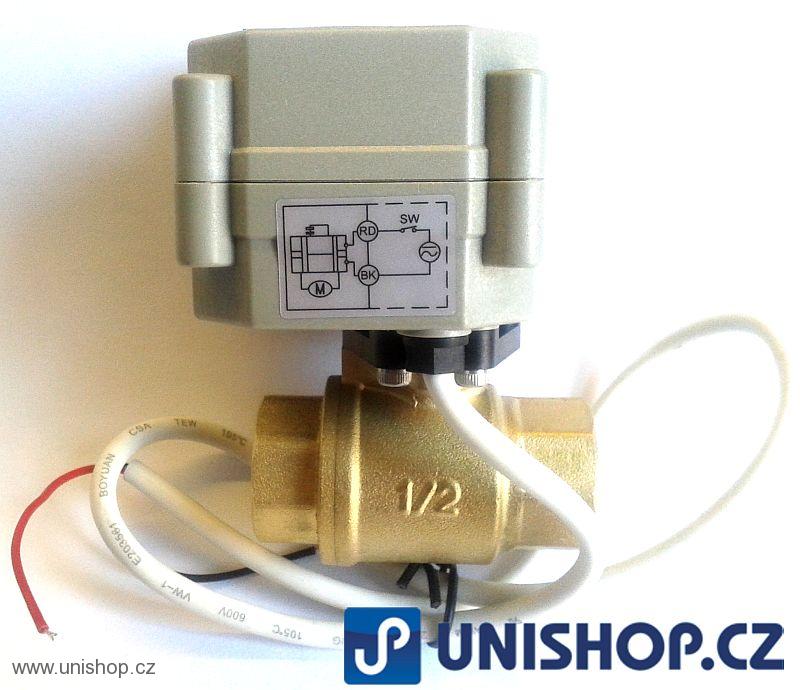

Ilustrační foto!
Popis:
2-cestný zónový ventil se sevopohonem s dvoupolohovým ovládáním O/Z.
medium: plyny, studená/horká voda, rozhok glykolu do 60 % koncentrace
POUŽITÍ: • SOLÁRNÍ PANELY • HLAVNÍ UZÁVĚR VODY• ČISTÍRNY ODPADNÍCH VOD • ROZVODY TEPLÉ VODY
Pracuje při zcela nulovém rozdílovém tlaku, při kterém již dosahuje velkého průtoku. Vhodné zejména pro vypouštění, přepouštění beztlakých nádrží, nebo vypouštění samospádem - vlastním hydrostatickým tlakem vypouštěné tekutiny.
Technické parametry:
NC - normálně, bez napětí uzavřen
Velikosti: ½“, ¾“, 1“
Maximální pracovní tlak: 1 MPa (10 Bar)
Médium: tekuté, plynné
Napětí: 110–230 V AC, 9–35 VDC/VAC
Pracovní proud: do 500 mA
Garantovaná životnost: 70 000 cyklů
Čas odezvy/otevírací/zavírací čas: 5 sekund
Tělo ventilu: mosaz
Tělo ventilu: termoplast
Těsnění: FKM, PTFE
Pohyb pohonu: 90°
Max.otočný moment: 2 Nm
Délka kabelu: 1,5 metru
Teplota média: od 2 do +90 °C
Okolní teplota: 0–55 °C
Manuální operátor: ne
Indikátor polohy: ano
Třída krytí: IP65

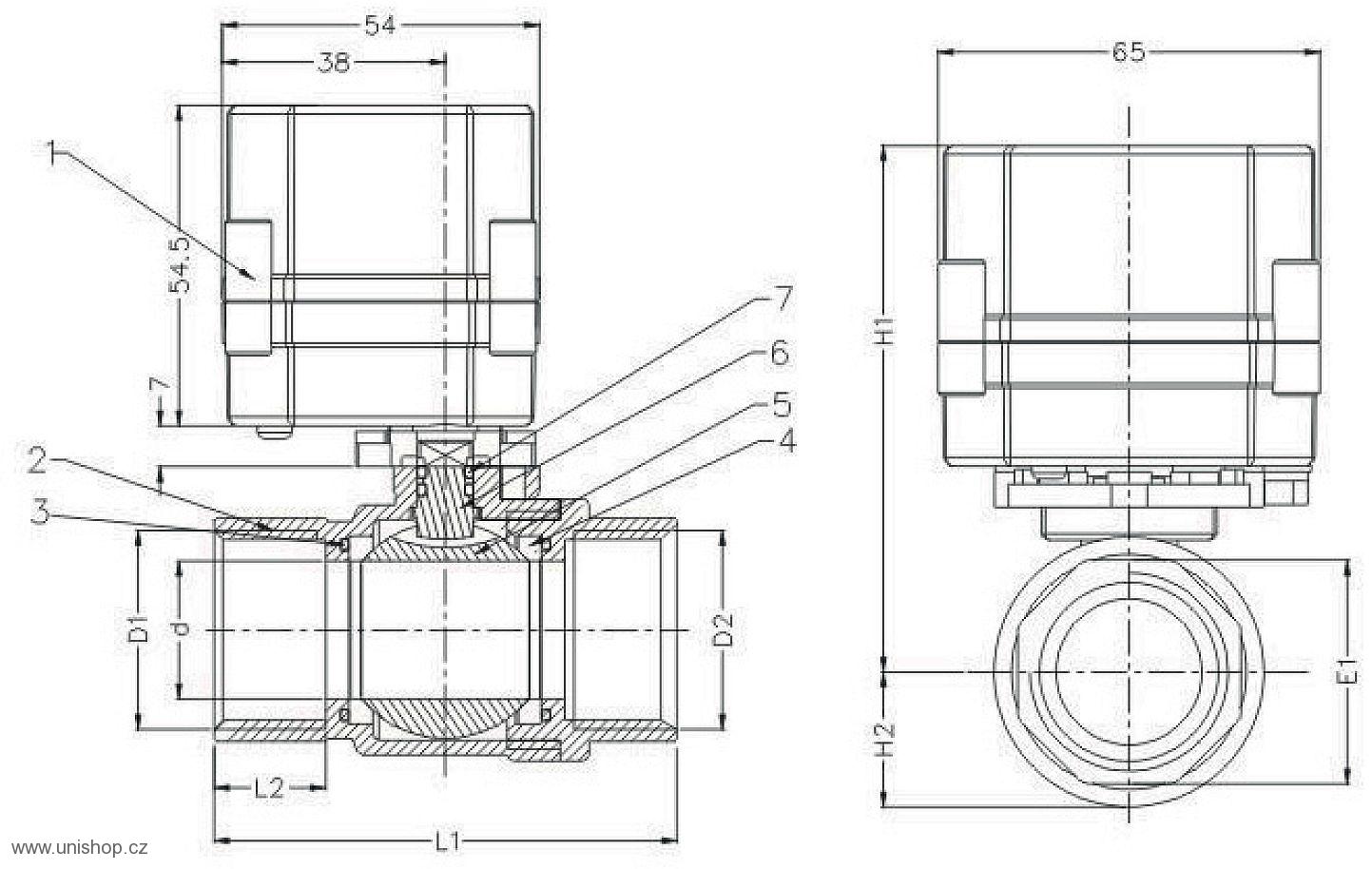

Rozměry
* Typ * | Připojení D1/D2 |
D | L1 | L2 | E1 | H1 | H2 |
A20-T15 | BSP ½“ | 15 | 63 | 14 | 25 | 83 | 17 |
A20-T20 | BSP ¾“ | 20 | 72 | 17 | 31 | 87 | 20 |
A20-T25 | BSP 1“ | 25 | 81 | 18 | 38 | 95 | 24 |
Název části
|
Materiál
|
Specifikace
|
Množství
|
Aktuátor
|
PPO
|
1
|
|
Kryt těla ventilu
|
Nerez ocel
|
AISI 304
|
1
|
O-kroužek
|
FKM
|
2
|
|
Těsnění
|
PTFE
|
2
|
|
Průchozí koule
|
Nerez ocel
|
AISI 304
|
1
|
Třmen
|
Nerez ocel
|
AISI 304
|
2
|
O-kroužek
|
FKM
|
2
|
* Typ *
|
Připojení
D1/D2
|
D
|
L1
|
L2
|
E1
|
H1
|
H2
|
A20-T15
|
BSP ½“
|
15
|
63
|
14
|
25
|
83
|
17
|
A20-T20
|
BSP ¾“
|
20
|
72
|
17
|
31
|
87
|
20
|
A20-T25
|
BSP 1“
|
25
|
81
|
18
|
38
|
95
|
24
|
