Úvod » Regulační technika » A100-T32N kulový zónový ventil se servopohonem napětí 230V~




A100-T32N kulový zónový ventil se servopohonem napětí 230V~

JEDNOČINNÉ ELEKTRO POHONY S 2 CESTNÝMI KULOVÝMI VENTILY (NO)

skladem



Dostupnost: Skladem v e-shopu
Číslo produktu: Mars100-T32N 1 1/4"_230V(4504)
Nelze uplatnit slevový kupón
naše cena bez DPH : 3 990,91 Kč (157,24 €)
naše cena s DPH (21 %):
4 829,00 Kč (190,26 €)

do košíku:
  ks

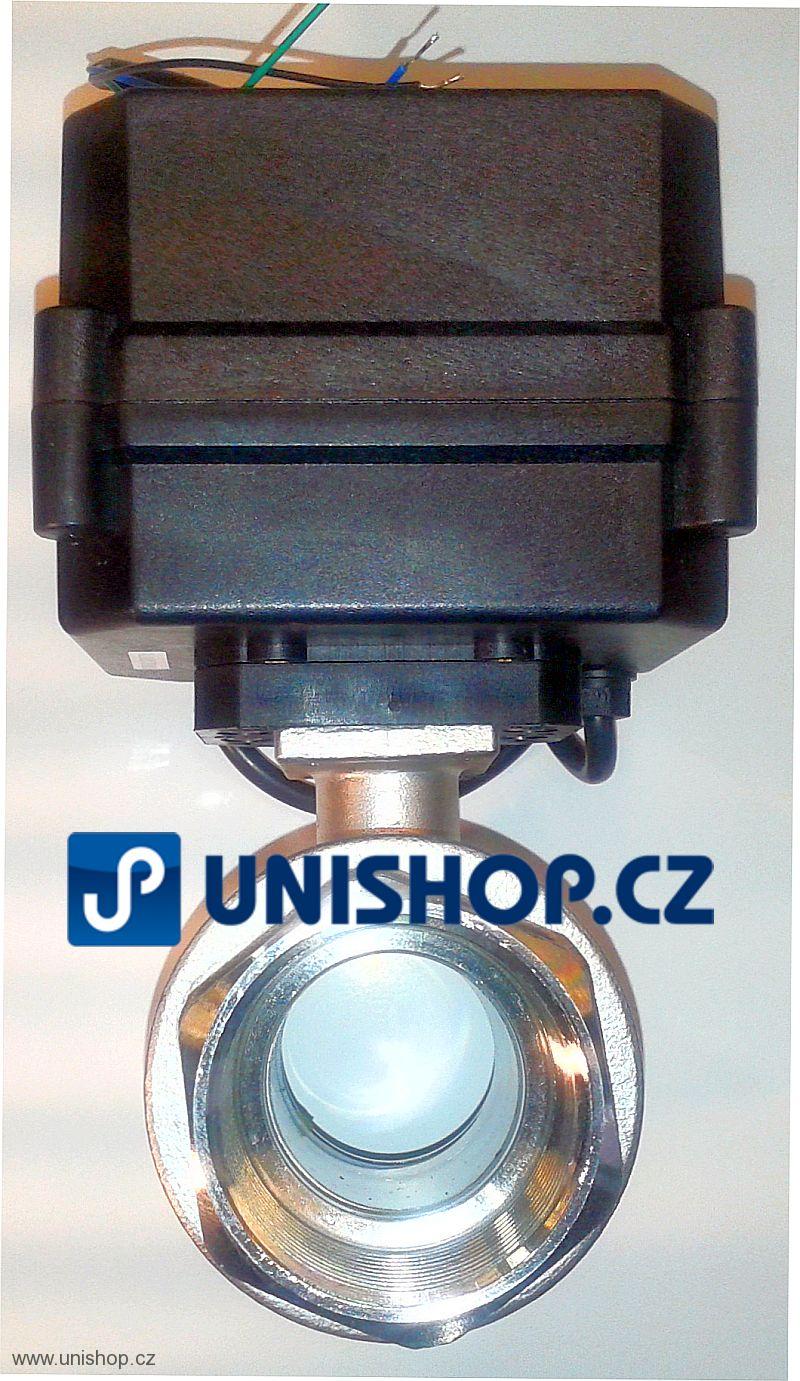

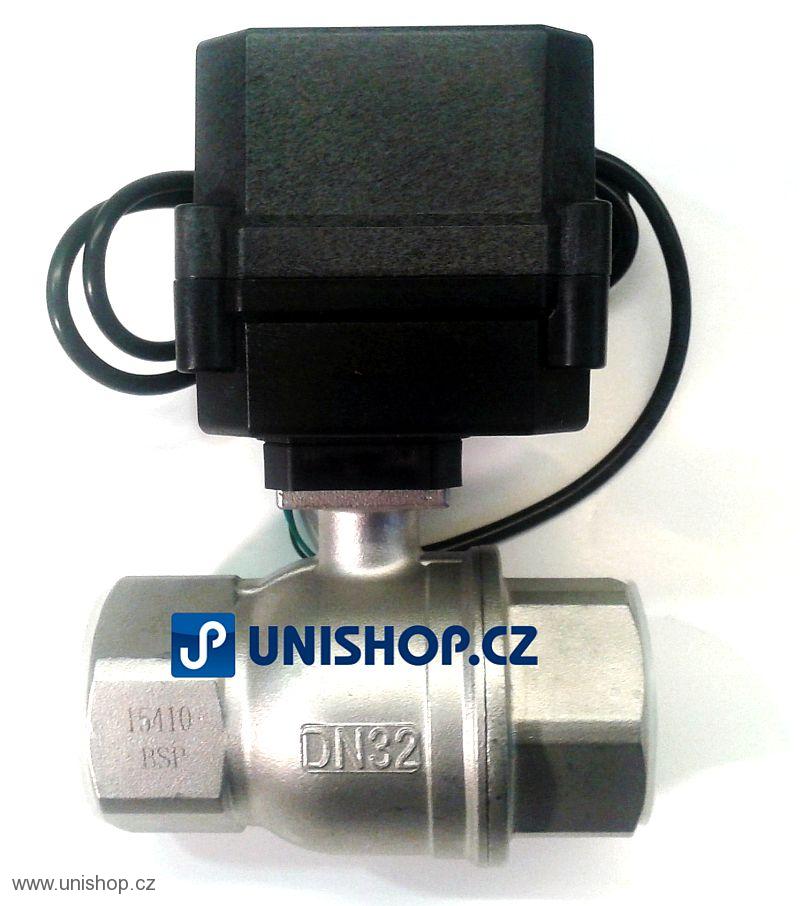

Ilustrační foto!

Popis:

Kulový zónový ventil A100-T32 (1 1/4") se servopohonem 230V AC, NO (normálně otevřený - bez napětí otevřený)

2-cestný zónový ventil se sevopohonem s dvoupolohovým ovládáním O/Z.
medium: plyny, studená/horká voda, rozhok glykolu do 60 % koncentrace

pro střídavé napětí: černý vodič na střídavé napětí, červený vodič na nulový vodič a zelený vodič na uzemnění pro stejnosměrné napětí: černý vodič na kladné napětí, červený vodič na záporné napětí a zelený vodič na uzemnění  (pozor na barvy !!)

POUŽITÍ: • SOLÁRNÍ PANELY • HLAVNÍ UZÁVĚR VODY• ČISTÍRNY ODPADNÍCH VOD • ROZVODY TEPLÉ VODY

Pracuje při zcela nulovém rozdílovém tlaku, při kterém již dosahuje velkého průtoku. Vhodné zejména pro vypouštění, přepouštění beztlakých nádrží, nebo vypouštění  samospádem - vlastním hydrostatickým tlakem vypouštěné tekutiny.

Technické parametry:

Velikosti: 1 1/4" G
Maximální pracovní tlak: 1 MPa (10 Bar)
Médium: tekuté, plynné
Napětí: 110–230 V AC, případně 9–35 VDC/VAC
Pracovní proud: od 500 mA
Garantovaná životnost: 70 000 cyklů
Čas odezvy/otevírací/zavírací čas: 10 sekund
Tělo ventilu: AISI 304
Tělo ventilu: termoplast
Těsnění: FKM, PTFE
Pohyb pohonu: 90°
Max.otočný moment: 2 Nm
Délka kabelu: 1,5 metru
Teplota média: od 2 do +90 °C
Okolní teplota: 0–55 °C
Manuální operátor: ne
Indikátor polohy: ano
Třída krytí: IP65



SKLADBA VENTILU:



Název části Materiál Specifikace Množství
Aktuátor PPO 1
Kryt těla ventilu Nerez ocel AISI 304 1
O-kroužek FKM 2
Těsnění PTFE 2
Průchozí koule Nerez ocel AISI 304 1
Třmen Nerez ocel AISI 304 2
O-kroužek FKM 2



Rozměry



* Typ * Připojení
D1/D2
D L1 L2 E1 H1 H2
A20-T15 BSP ½“ 15 63 14 25 83 17
A20-T20 BSP ¾“ 20 72 17 31 87 20
A20-T25 BSP 1“ 25 81 18 38 95 24





SKLADBA VENTILU:







Název části
Materiál
Specifikace
Množství
Aktuátor
PPO
1
Kryt těla ventilu
Nerez ocel
AISI 304
1
O-kroužek
FKM
2
Těsnění
PTFE
2
Průchozí koule
Nerez ocel
AISI 304
1
Třmen
Nerez ocel
AISI 304
2
O-kroužek
FKM
2







Rozměry



* Typ *
Připojení
D1/D2
D
L1
L2
E1
H1
H2
A20-T15
BSP ½“
15
63
14
25
83
17
A20-T20
BSP ¾“
20
72
17
31
87
20
A20-T25
BSP 1“
25
81
18
38
95
24
