A20-3T15 trojcestný zónový ventil se servopohonem napětí 9-35V AC/DC; MOSAZNÝ
ELEKTRO POHONY S 3 CESTNÝMI KULOVÝMI VENTILY,

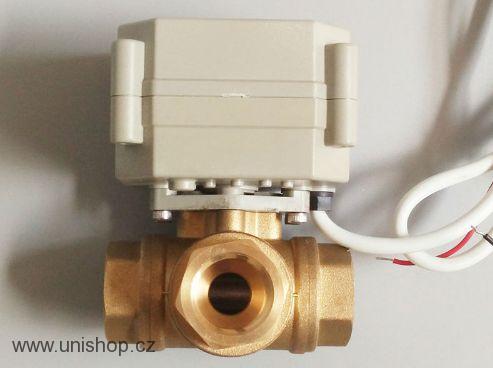

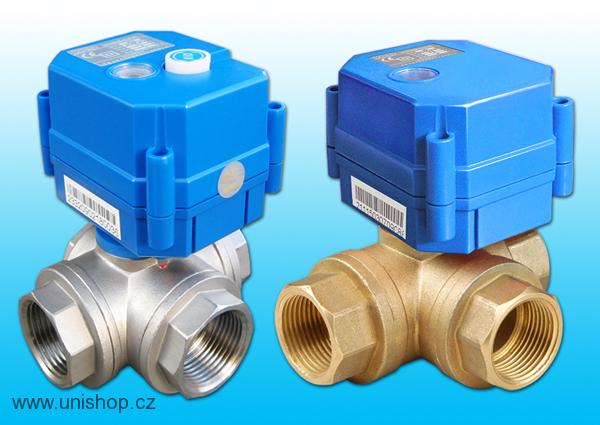

Ilustrační foto!
Popis:
Kulový trojcestný mosazný zónový ventil A20-3T15 se servopohonem 9-35V AC/DC
3-cestný zónový ventil se sevopohonem s dvoupolohovým ovládáním A/B.
medium: plyny, studená/horká voda, rozhok glykolu do 60 % koncentrace
POUŽITÍ: • SOLÁRNÍ PANELY • HLAVNÍ UZÁVĚR VODY• ČISTÍRNY ODPADNÍCH VOD • ROZVODY TEPLÉ VODY
Pracuje při zcela nulovém rozdílovém tlaku, při kterém již dosahuje velkého průtoku. Vhodné zejména pro vypouštění, přepouštění beztlakých nádrží, nebo vypouštění samospádem - vlastním hydrostatickým tlakem vypouštěné tekutiny.
Technické parametry:
Velikosti: ½“
Maximální pracovní tlak: 1 MPa (10 Bar)
Médium: tekuté, plynné
Napětí: 110–230 V AC, 9–35 VDC/VAC
Pracovní proud: do 500 mA
Garantovaná životnost: 70 000 cyklů
Čas odezvy/otevírací/zavírací čas: 5 sekund
Tělo ventilu: mosaz
Tělo ventilu: termoplast
Těsnění: FKM, PTFE
Pohyb pohonu: 90°
Max.otočný moment: 2 Nm
Délka kabelu: 1,5 metr (5 m)
Teplota média: od 2 do +90 °C
Okolní teplota: 0–55 °C
Manuální operátor: ANO
Indikátor polohy: ANO
Třída krytí: IP65
|
Název části
|
Materiál
|
Specifikace
|
Množství
|
|

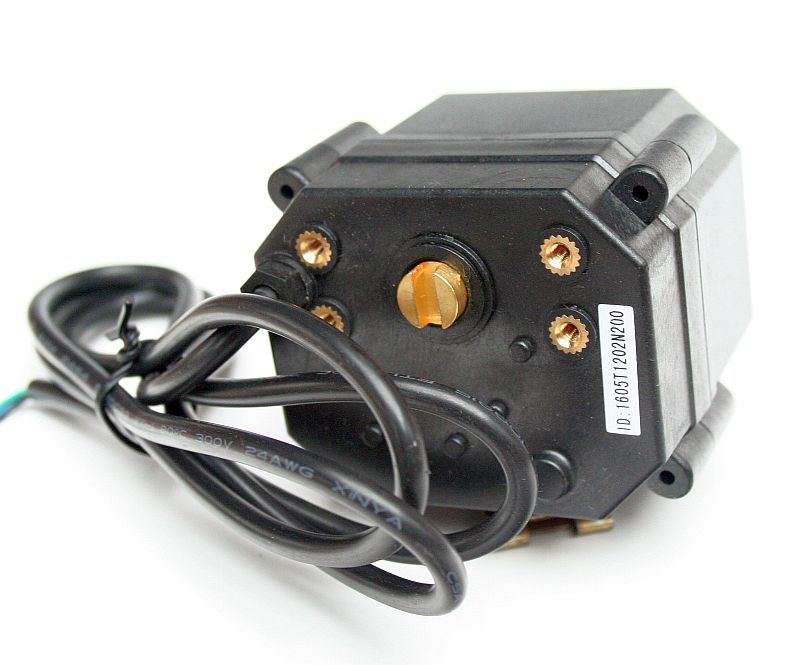

Aktuátor
|
PPO
|
1
|
|
|
Kryt těla ventilu
|
Nerez ocel
|
AISI 304
|
1
|
|
O-kroužek
|
FKM
|
2
|
|
|
Těsnění
|
PTFE
|
2
|
|
|
Průchozí koule
|
Nerez ocel
|
AISI 304
|
1
|
|
Třmen
|
Nerez ocel
|
AISI 304
|
2
|
|
O-kroužek
|
FKM
|
2
|
|
* Typ *
|
Připojení
D1/D2
|
D
|
L1
|
L2
|
E1
|
H1
|
H2
|
|
A20-T15
|
BSP ½“
|
15
|
63
|
14
|
25
|
83
|
17
|
|
A20-T20
|
BSP ¾“
|
20
|
72
|
17
|
31
|
87
|
20
|
|
A20-T25
|
BSP 1“
|
25
|
81
|
18
|
38
|
95
|
24
|
|
|||||||||
