GSM - GPRS, modul MB 95 MINI nový typ

GSM SPÍNAČ - OVLÁDAČ, slouží k ovládání spotřebičů pomocí SMS a prozváněním pomocí mobilu

novinka

skladem



Dostupnost: Skladem v e-shopu
Číslo produktu: MB_95_N
naše cena bez DPH : 1 486,78 Kč (58,58 €)
naše cena s DPH (21 %):
1 799,00 Kč (70,88 €)

do košíku:
  ks

Popis:.........

(nový typ, nové funkce)

- od 1.8.2016 nové možnosti v ovládáni - přidáno MASTER číslo
- od 12. 6. 2016 přidány další funkce, (plánovač, logováni, po doplnění o RF modul možnost dálkového spínáni zásuvek ....... více na dotaz)

- GPRS (konfigurace přes Internet) již v základu
- od 12. 5. 2015 používáme nový typ GSM čipu -  automatické nastavováni vnitřních hodin
- od 1. 9. 2015 implementovány nové funkce a nový ovládací program

více se dozvíte zde: použijte TENTO odkaz




bez instalovaných
kazítek !


Popis zařízení:

Jedná se o nejmenší a nejlevnější zařízení svého druhu vyráběné ryze českou firmou. Zařízení slouží jako doplněk k zabezpečovací ústředně, nebo také jako samostatné zařízení pro sledování stavu různých binárních hodnot připojených periférií, teplotních čidel a je rovněž osazeno analogovým vstupem s rozsahem napětí 0-30V. Disponuje dvěma výstupy a má možnost odeslání SMS, a nebo prozvonění až 2 048 uživatelů. Možnost plánováni událostí dle aktuálního času včetně logováni těchto událostí. Po velmi jednoduché výměně FW (firmware) umí komunikovat s RF bezdrátovými komponenty např. PIR čidla, klíčenky, a pod. Má možnost doplnění o úchyt na DIN lištu, příprava pro konektor pro rádiový modul........RF modul není instalován ! (na výběr dvou typů RF modulů)

Technické parametry:

  • Široký rozsah napájení 9 - 24 Vss. (ochrana proti přepólováni)
  • Dva digitální vstupy oddělené optočlenem.
  • Dva výkonové tranzistorové výstupy (4A / 40V).
  • Analogový vstup 0 – 30 V s možností hlídání výpadku napětí na sekundáru napájecího trafa.
  • Dvě měření teplot pomocí čipů DS18B20. (po výměně FW slouží jeden konektor jako vstup pro RF modul)
  • 2 048 telefonních čísel s individuálním nastavením prozvonění a zasláním SMS (samostatně konfigurovatelné).
  • Synchronizace času podle GSM sítě
  • 756 událostí historie
  • Dva nezávislé týdenní programy pro:
  • - omezení ovládání prozvoněním na interval daný programem
  • - sepnutí výstupů dle programu
  • - dva nezávislé termostaty
  • Možnost přímého řízení výstupů prostřednictvím konfiguračního programu (i přes GPRS) a možnost získat informace o stavu vstupů a výstupů jedním klikem z programu.
  • Nastavitelný počet prozvonění, nebo doba vyzvánění na uvedená čísla. Doplněno o „zjednodušené“ zvonění.
  • Individuální nastavení odesílání systémových SMS na uvedená čísla.
  • Programovatelná konfigurace vstupů na spínací, rozpínací a změnu, popř. zapnutí/vypnutí systému a rovněž aktivace/deaktivace zařízení. Možnost ovládáni výstupů na základě analogových hodnot – teploty, napětí.
  • Osazeno přídavným konektorem pro RF moduly – univerzální konektor.
  • GPRS komunikace již v základu
  • Možnost připojení čtečky kontaktních čipů.
  • Zařízení je velmi jednoduše konfigurovatelné pomocí dodávaného SW prostřednictvím portu USB nebo přes Internet prostřednictvím GPRS spojení, případně pomoci konfiguračních SMS
  • Velmi jednoduchá výměna FW.
  • Vyhlášení poplachu při:
  • Změně na vstupu podle nastavitelných parametrů.
  • Překročení nebo nedosažení přednastaveného napětí (napětí mimo stanovené meze).
  • Překročení nebo nedosažení přednastavených teplotních mezí.
  • Vyhlášení poplachu lze pro každou z nastavených možností individuálně zapnout nebo vypnout.
    • Konfigurovatelné výstupy:
    • Konfigurace sepnutí výstupů při poplachu nebo signalizaci zapnutí/vypnutí.
    • Konfigurace výstupů na základě vstupních hodnot včetně překročení nebo nedosažení přednastavených analogových veličin.
    • Ovládání výstupů pomocí prozvonění na základě počtu vyzvánění.
    • Ovládání výstupů pomocí SMS.
    • Volitelná délka sepnutí při poplachu, nebo prozvonění, či SMS.
    • Možnost nastavení inverze na výstupech.

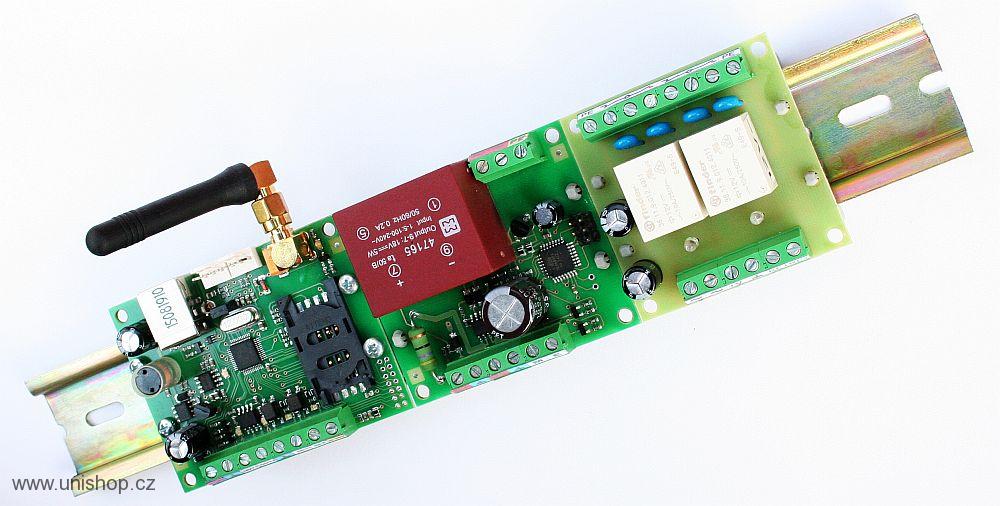

Dodáván jen samotný modul bez anténky, DIN lišty a úchytů na DIN lištu !


K čemu je GSM modul použitelný?

Původně byl vyvinut, jako doplňkové zařízení (rozšiřující modul) pro alarmové ústředny, kde je určen ke vdálenému dozoru.
Avšak pro svou univerzálnost a všestrannost, je předurčen pro mnoho dalších aplikací.

Příklady použití:

- hlídáni dvoustavových úrovní:

- ve spojení s jinými přístroji hlášení různých poruchových hodnot, (hlídaní prostoru, otevření - zavření dveří)
- hlídání teplotních mezí (topidla, skleníky, drůbežárny, bojlery, serverovny, klimatizaci, lednice, mrazáky, ....)

- jednoduché otevíráni pouhým prozvoněním závor, bran garážových vrat, a zapínáni či vypínáni různých spotřebičů



Odkaz na data, návody, aplikace: ZDEZDE


Další příklad:



SMS poplach při teplotě mimo rozsah

Upozornění na výkyv teploty v chladicím boxu nebo ve skladu přes GSM.

  • Nonstop dohled teploty ve skladovacích prostorách
  • Ochrana produktů před znehodnocením (léky, chlazené a zmrazené potraviny)
  • Varování při překročení teploty je odesláno jako SMS
  • Přeslechnutí SMS je ochráněno zvoněním hovoru na telefonu
  • Rozsah měření teploty -30°C - +125°C s rozlišením ± 0,01°C
  • Díky pojmenování čidla a zařízení je SMS zpráva snadno srozumitelná. I z krátké zprávy na displeji je jasné, kde je problém.
  • Jednoduchá instalace
  • Jeden napájecí adaptér 12V pro zařízení a čidla.
  • Možná kontrola a konfigurace přes mobilní telefon
  • Zařízení pracuje samostatně bez počítače, kdekoli je k dispozici signál GSM

GSM hlídač – GSM WATCHDOG




Pro FTP server s daty použijte TENTO odkaz


A na konec test! (připravujeme)

zařízeni je nastaveno podle obrárku č. 3 tel. číslo je: +420 774 377 209
(nic to nestojí, přístroj po chvilce sám zavěsí)



test dálové konfigurace (Internat - SMS)
reakci uvidíte po chvíli na záběrech z kamery


Jak to tedy funguje? Jak jsme již psali, zařízení se dá ovládat mnoha komunikačními kanály a to:

  • pomocí obyčejného prozvonění (bez poplatku),
  • pomocí konfiguračního programu spojení GPRS,
  • pomocí konfiguračního programu spojení USB (hlavně pro prvotní a případně další konfigurace + ovládáni)
  • zasláním SMS a to může být rovněž
    několika způsoby:
  • zasláním SMS v požadovaném tvaru na SIM kartu, která je umístěna v GSM modulu
  • odesíláním SMS za pomoci aplikace instalované ve Vašem telefonu
  • z Internetu, za pomoci Internet/SMS brány, odesláním e-mailu na e-mail adresu SIM karty umístěné v GSM modulu
  • prostřednictvím tohoto WEB  prográmku

určitě Vás napadnou i jiné možnosti jak s GSM modulem komunikovat...

(zde bude rovněž návod)

***

TESTY OVLÁDÁNI GSM MODULU:




pouze pro odborníky:

Příkaz pro ovládáni:
Řetězec příkazů:
Heslo je možno zapsat více způsoby:
Heslo pro přístroj:
Heslo pro přístroj:

.. testy druhá varianta odesíláni - pro lajky..

-------------------------------------------
zapni OUT 1 na cas  ["0" je trvale zapni]
vypni OUT 1  neměnit stav OUT 1
-------------------------------------------
zapni OUT 2 na cas  ["0" je trvale zapni]
vypni OUT 2  neměnit stav OUT 2
-------------------------------------------
zapni ALAM
vypni ALARM
neměnit stav ALARMU
-------------------------------------------
Heslo . pro . přístroj:
-------------------------------------------
