Úvod » UniBox » UniBox - GSM MB 95 MINI-N, GSM modul pro komunikaci




UniBox - GSM MB 95 MINI-N, GSM modul pro komunikaci

universální GSM komunikátor se širokým uplatněním,

skladem



Dostupnost: Skladem v e-shopu
Číslo produktu: UniBox_v01
:
běžná cena 1 798,00 Kč (71,11 €)
naše cena bez DPH : 1 404,13 Kč (55,53 €)
naše cena s DPH (21 %):
1 699,00 Kč (67,20 €)

do košíku:
  ks

Popis:.........
(nový typ, nové funkce)

poslední úprava funkcí:

1.8.2016 nové možnosti v ovládáni - přidáno MASTER číslo

od  10. 6. 2016 - nové vylepšující funkce více:
GPRS JIŽ V ZÁKLADU, automatické nastavení reálného času (vnitřní hodiny),
plánovač událostí, logováni událostí a dat, mnoho dalších funkcí již v základu,
(po úpravách a doplnění o RF modul), možnost dálkového spínáni připojených 4 ks RF zásuvek...


ZDEZDE
(jedná se o nejmenší a nejlevnější zařízení svého druhu), anténa NENÍ Instalována nutno doobjednat ZDE!,  možnost doplnění o úchyt na DIN lištu, příprava pro konektor pro rádiový modul........ RF modul není instalován ! (na výběr dvou typů modulů)

Zařízení slouží jako doplněk k zabezpečovací ústředně nebo také jako samostatné zařízení pro sledování stavu čidel s možností odeslání SMS a prozvonění až 64 uživatelů.

Má následující parametry:

  • Široký rozsah napájení 9 - 24 V SS.

  • Dva digitální vstupy.

  • Dva výkonové tranzistorové výstupy

  • Analogový vstup 0 – 30 V s možností hlídání vžpadku napětí na sekundáru napájecího trafa.

  • Dvě měření teplot pomocí Dallas chipů DS18B20.

  • 64 telefonních čísel s individuálním nastavením prozvonění a zasláním sms

  • Nastavitelný počet prozvonění.

  • Individuální nastavení odesílání systémových sms na vybraná čísla.

  • Programovatelná konfigurace vstupů na spínací, rozpínací a změnu, popř zapnutí / vypnutí systému.(aktivace / deaktivace zařízení.

  • Vyhlášení poplachu při:

  • Změně na vstupu dle konfigurace vstupu.

  • Překročení nebo podkročení přednastaveného napětí

  • Překročení nebo podkročení přednastavených teplotních mezí.

  • Vyhlášení poplachu lze pro každou možnost individuálně zapnout nebo vypnout


  • Konfigurace výstupů na sepnutí při poplachu nebo signalizaci zapnutí / vypnutí.

  • Konfigurace výstupů na direktívní spínání výstupů pomocí vstupů včetně podkročení / překročení analogových veličin.

  • Ovládání výstupů pomocí prozvonění na základě počtu vyzvánění.

  • Ovládání výstupů pomocí sms.

  • Volitelná délka sepnutí při poplachu

Elektrické a mechanické parametry:


Rozměr: 60 x 73 x 20 mm

Napájení: 9 – 24 V SS  - Typické napájení 12
Klidový odběr 50 mA
Špičkový odběr (při burstu GSM) 2 A
Proud digitálního vstupu při sepnutí 4,5 mA / 12V
Maximální proud výstupu 4 A
Maximální spínané napětí 40 V
Napětí analogového vstupu 0 - 30 V
přesnost měření napětí 5 %
Rozsah měření teplot -55 - 125 °C
Přesnost měření teplot +/- 0,5 °C
Podporovaný typ teplotního čidla DS18B20
Možnost výběru z více druhů GSM antén


dodáván jen modul bez anténky



K čemu je GSM modul použitelný?

Původně byl vyvinut, jako doplňkové zařízení (rozšiřující modul) pro alarmové ústředny, kde je určen ke vdálenému dozoru.
Avšak pro svou univerzálnost a všestrannost, je předurčen pro mnoho dalších aplikací.

Příklady použití:

- hlídáni dvoustavových úrovní:

- ve spojení s jinými přístroji hlášení různých poruchových hodnot, (hlídaní prostoru, otevření - zavření dveří)
- hlídání teplotních mezí (topidla, skleníky, drůbežárny, bojlery, serverovny, klimatizaci, lednice, mrazáky, ....)

- jednoduché otevíráni pouhým prozvoněním závor, bran garážových vrat, a zapínáni či vypínáni různých spotřebičů





Odkaz na data, návody, aplikace: ZDEZDE


Další příklad:



SMS poplach při teplotě mimo rozsah

Upozornění na výkyv teploty v chladicím boxu nebo ve skladu přes GSM.

  • Nonstop dohled teploty ve skladovacích prostorách
  • Ochrana produktů před znehodnocením (léky, chlazené a zmrazené potraviny)
  • Varování při překročení teploty je odesláno jako SMS
  • Přeslechnutí SMS je ochráněno zvoněním hovoru na telefonu
  • Rozsah měření teploty -30°C - +125°C s rozlišením ± 0,01°C
  • Díky pojmenování čidla a zařízení je SMS zpráva snadno srozumitelná. I z krátké zprávy na displeji je jasné, kde je problém.
  • Jednoduchá instalace
  • Jeden napájecí adaptér 12V pro zařízení a čidla.
  • Možná kontrola a konfigurace přes mobilní telefon
  • Zařízení pracuje samostatně bez počítače, kdekoli je k dispozici signál GSM

GSM hlídač – GSM WATCHDOG





A na konec test! (připravujeme)

zařízeni je nastaveno podle obrárku č. 3 tel. číslo je: +420 774 377 209
(nic to nestojí, přístroj po chvilce sám zavěsí)



test dálové konfigurace (Internat - SMS)
reakci uvidíte po chvíli na záběrech z kamery


Jak to tedy funguje? Jak jsme již psali, zařízení se dá ovládat mnoha komunikačními kanály a to:

  • pomocí obyčejného prozvonění (bez poplatku),

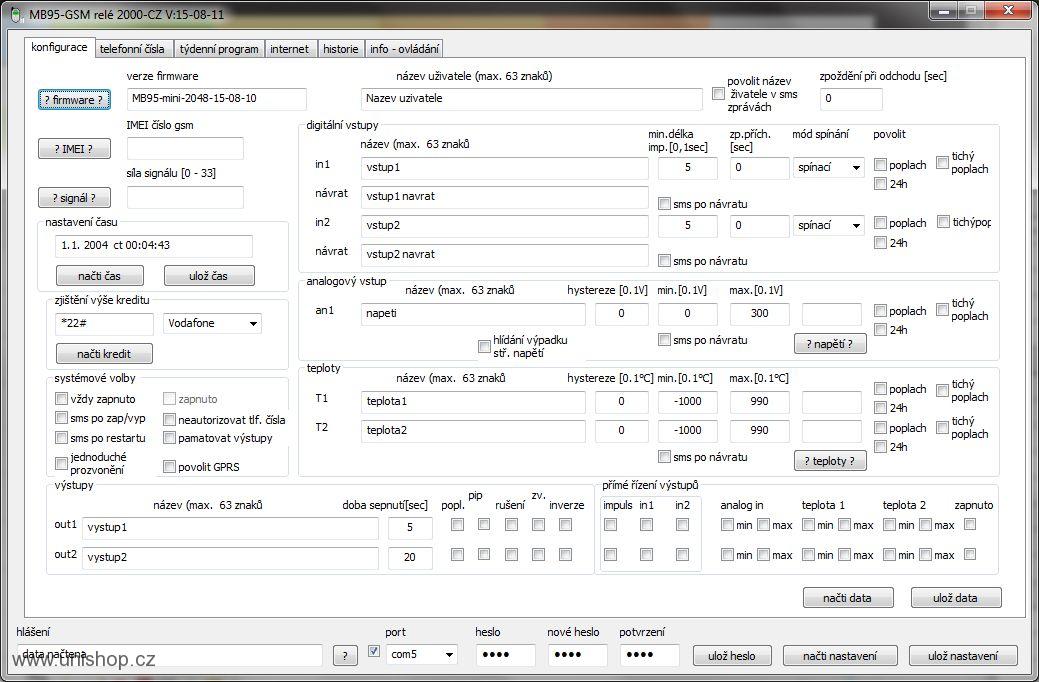

  • pomocí konfiguračního programu spojení GPRS,

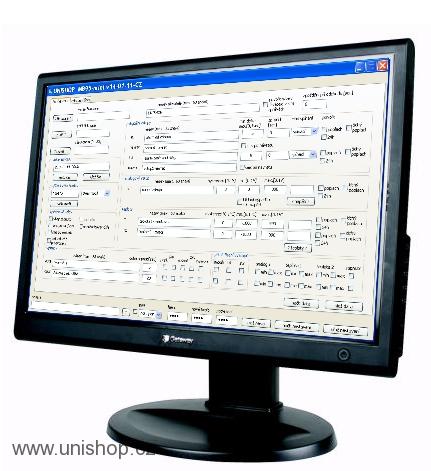

  • pomocí konfiguračního programu spojení USB (hlavně pro prvotní a případně další konfigurace + ovládáni)
  • zasláním SMS a to může být rovněž
    několika způsoby:
  • zasláním SMS v požadovaném tvaru na SIM kartu, která je umístěna v GSM modulu
  • odesíláním SMS za pomoci aplikace instalované ve Vašem telefonu
  • z Internetu, za pomoci Internet/SMS brány, odesláním e-mailu na e-mail adresu SIM karty umístěné v GSM modulu
  • prostřednictvím tohoto WEB  prográmku

určitě Vás napadnou i jiné možnosti jak s GSM modulem komunikovat...

(zde bude rovněž návod)

***

TESTY OVLÁDÁNI GSM MODULU:




pouze pro odborníky:

Příkaz pro ovládáni:
Řetězec příkazů:
Heslo je možno zapsat více způsoby:
Heslo pro přístroj:
Heslo pro přístroj:

.. testy druhá varianta odesíláni - pro lajky..

-------------------------------------------
zapni OUT 1 na cas  ["0" je trvale zapni]
vypni OUT 1  neměnit stav OUT 1
-------------------------------------------
zapni OUT 2 na cas  ["0" je trvale zapni]
vypni OUT 2  neměnit stav OUT 2
-------------------------------------------
zapni ALAM
vypni ALARM
neměnit stav ALARMU
-------------------------------------------
Heslo . pro . přístroj:
-------------------------------------------
