- Pro aplikace chlazení s pasivním odtáváním
- Jedno teplotní čidlo PTC/NTC
- Digitální vstup
- Jedno výstupní relé 8A
Srovnání řady Dixell Prime CX:
|
XR10CX |
XR20CX |
XR30CX |
XR35CX |
XR40CX |
XR60CX |
XR64CX |
XR70CX |
Napájení |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
Analogové vstupy: |
|
|
|
|
|
|
|
|
Termostat |
NTC, PTC |
NTC, PTC |
NTC, PTC |
NTC, Pt1000 |
NTC, PTC |
NTC, PTC |
NTC, PTC |
NTC, PTC |
Odtávání |
|
|
|
NTC, Pt1000 |
NTC, PTC |
NTC, PTC |
NTC, PTC |
NTC, PTC |
Odtávání 2 |
|
|
|
|
|
|
NTC, PTC |
|
Kondenzátor |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, Pt1000 |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
Digitální vstupy: |
|
|
|
|
|
|
|
|
Alarm, začátek odtávání, AUX, dveřní kontakt, tlakový spínač, tepl. čidlo |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Alarm, začátek odtávání, AUX, dveřní kontakt, tlakový spínač |
|
|
|
Konfigu-rovatelný |
|
|
|
|
Výstupní relé: |
|
|
|
|
|
|
|
|
Kompresor |
8A, 20A |
8A, 20A |
8A, 20A |
8A, 16A |
8A, 20A |
8A, 16A, 20A |
8A, 16A |
8A, 16A |
Kompresor 2 |
|
|
|
|
|
|
|
|
Odtávání |
|
|
|
|
8A |
8A |
8A, 16A |
8A, 16A |
Odtávání 2 |
|
|
|
|
|
|
8A, 16A |
|
Ventilátory |
|
|
|
|
|
5A, 8A |
5A, 16A |
5A, 16A |
Osvětlení / Alarm |
|
|
8A |
8A |
|
|
|
8A, 16A |
Odmlžování |
|
|
|
|
|
|
|
|
Míchání |
|
|
|
|
|
|
|
|
Další vlasnosti: |
|
|
|
|
|
|
|
|
Komunikace |
TTL |
TTL |
TTL |
RS485 |
TTL |
TTL |
TTL |
TTL |
RTC |
|
|
Volitelně |
Volitelně |
|
|
|
Volitelně |

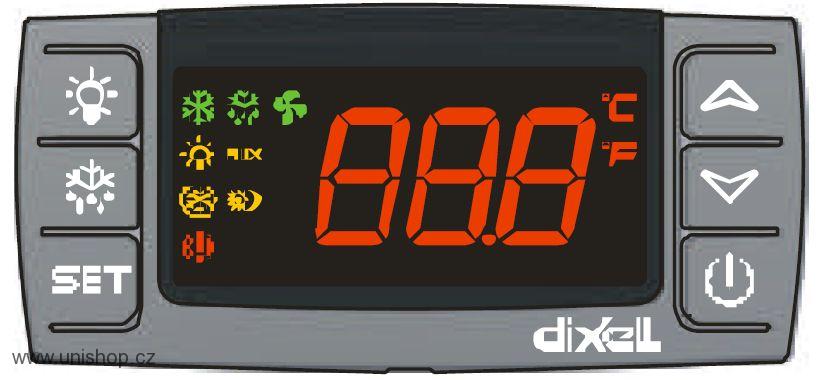

Modely Dixell XR20CX jsou termostaty s pasivním odtáváním osazené mikroprocesorem, vhodné pro aplikace chlazení pri normálních teplotách. Vhodné jsou pro montáž do panelu a mají rozměry 32x74 mm. Jsou vyhledávány zejména pro příznivý poměr cena/výkon, spolehlivost, dostatečný rozsah teplot a přenost. Nasazení při náhradě za klasický mechanický termostat znamená výrazný kvalitativní skok v regulaci.

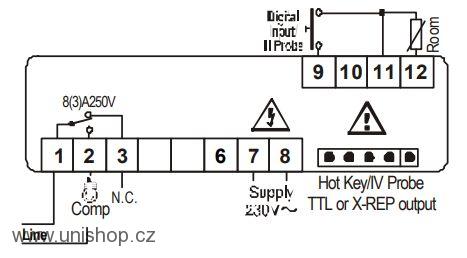

Jsou vybaveny jedním reléovým výstupem pro ovládání kompresoru. Je možno k nim připojit až tři teplotní čidla PTC nebo NTC. Jedno pro řízení teploty, druhé a třetí jsou volitelné (připojené ke konektoru pro HOT KEY a na dig.vstup) pro signalizaci alarmu kondenzační teploty nebo pouze k zobrazení libovolné teploty na vzdáleném displeji. Přístroje mají rovnež digitální vstup pro alarmovou signalizaci, pro zapínání pomocného výstupu nebo pro spouštení odtávání. Digitální vstup lze volitelně nakonfigurovat pro čtvrté teplotní čidlo. Výstup pro HOT KEY lze využít k připojení přístroje (pomocí externího modulu XJ485-CX) k monitorovacímu systému Dixell XWEB. Komunikace pak probíhá protokolem ModBUS-RTU. Přístroje lze plně nakonfigurovat pomocí parametrů, které lze snadno naprogramovat klávesnicí nebo programovacím klíčem HOT KEY.

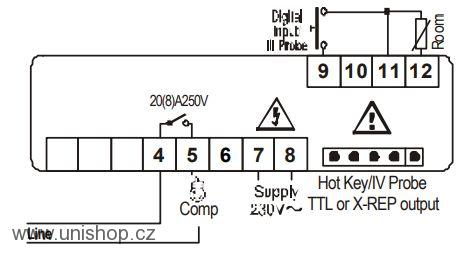

Tato verze má navíc silnější relé - zatížitelnost 20A při odporové zátěži, 8 A při induktivní zátěži.
TECHNICKÉ PARAMETRY |
Skříň |
přední panel 32 x 74 mm, hloubka 60 mm |
Montáž |
do panelu, otvor 71 x 29 mm |
Krytí čelního panelu |
IP65 |
Napájení |
230 Vstř, ± 10% 50/60 Hz |
Příkon |
3 VA max. |
Displej |
třímístný, červené LED, výška číslic 14,2 mm |
Vstupy |
1x PTC (-50 až 150 °C) nebo NTC (-40 až 110 °C) |
Další vstupy |
digitální beznapěťový kontakt |
Výstupy |
1x relé 20(8)A 250Vac |
Krok |
0,1 °C nebo 1 °C nebo 1 °F (nastavitelné) |
Přesnost |
± 0,7 °C ±1 digit |
