- Napájení 230V AC
- Univerzální a jednoduchý termostat
- Ideální pro aplikace topení díky vhodnější stavové ikoně na displeji
- Vstup pro jedno teplotní čidlo PTC / NTC
- Výborný poměr cena/výkon
- Jedno výstupní relé 20A
Srovnání řady Dixell Prime CX:
|
XR10CX |
XR20CX |
XR30CX |
XR35CX |
XR40CX |
XR60CX |
XR64CX |
XR70CX |
Napájení |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
12, 24 Vss/stř, 230 Vstř |
Analogové vstupy: |
|
|
|
|
|
|
|
|
Termostat |
NTC, PTC |
NTC, PTC |
NTC, PTC |
NTC, Pt1000 |
NTC, PTC |
NTC, PTC |
NTC, PTC |
NTC, PTC |
Odtávání |
|
|
|
NTC, Pt1000 |
NTC, PTC |
NTC, PTC |
NTC, PTC |
NTC, PTC |
Odtávání 2 |
|
|
|
|
|
|
NTC, PTC |
|
Kondenzátor |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, Pt1000 |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
NTC, PTC na HotKey |
Digitální vstupy: |
|
|
|
|
|
|
|
|
Alarm, začátek odtávání, AUX, dveřní kontakt, tlakový spínač, tepl. čidlo |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Konfigu-rovatelný |
Alarm, začátek odtávání, AUX, dveřní kontakt, tlakový spínač |
|
|
|
Konfigu-rovatelný |
|
|
|
|
Výstupní relé: |
|
|
|
|
|
|
|
|
Kompresor |
8A, 20A |
8A, 20A |
8A, 20A |
8A, 16A |
8A, 20A |
8A, 16A, 20A |
8A, 16A |
8A, 16A |
Kompresor 2 |
|
|
|
|
|
|
|
|
Odtávání |
|
|
|
|
8A |
8A |
8A, 16A |
8A, 16A |
Odtávání 2 |
|
|
|
|
|
|
8A, 16A |
|
Ventilátory |
|
|
|
|
|
5A, 8A |
5A, 16A |
5A, 16A |
Osvětlení / Alarm |
|
|
8A |
8A |
|
|
|
8A, 16A |
Odmlžování |
|
|
|
|
|
|
|
|
Míchání |
|
|
|
|
|
|
|
|
Další vlasnosti: |
|
|
|
|
|
|
|
|
Komunikace |
TTL |
TTL |
TTL |
RS485 |
TTL |
TTL |
TTL |
TTL |
RTC |
|
|
Volitelně |
Volitelně |
|
|
|
Volitelně |
Popis:

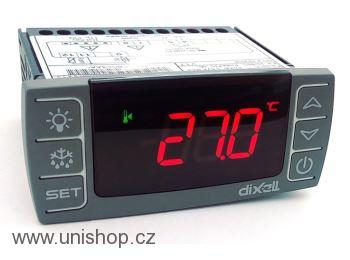

Jeden z nejprodávanějších digitálních termostatů, ideální pro jednoduché aplikace v chlazení nebo topení. Dixell XR10CX je vyhledávaný zejména pro příznivý poměr cena/výkon, spolehlivost, dostatečný rozsah teplot a přenost. Nasazení při náhradě za klasický mechanický termostat znamená kvalitativní skok v regulaci. Celková přesnost regulace těchto termostatů je ± 0,7 °C.

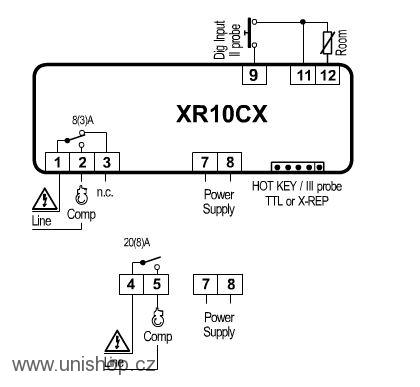

Modely Dixell XR10CX jsou termostaty určené pro chlazení nebo topení. Určeny jsou pro montáž do panelu a mají rozměry čelního panelu 32×74 mm. Jsou vybaveny jedním reléovým výstupem pro ovládání chlazení nebo topení. Je možno k nim připojit až tři teplotní čidla PTC nebo NTC. Jedno pro řízení teploty, druhé a třetí jsou volitelné (připojené ke konektoru pro HOT KEY a na dig.vstup) pro signalizaci alarmu kondenzační teploty nebo pouze k zobrazení libovolné teploty na vzdáleném displeji, kdekoliv mimo čelní panel termostatu.. Přístroje Dixell XR10CX mají rovněž digitální vstup pro alarmovou signalizaci, pro spouštění odtávání nebo jinou funkci kterou lze nastavit pomocí parametrů termostatu, nebo lze digitální vstup volitelně nakonfigurovat pro čtvrté teplotní čidlo. Výstup pro HOT KEY lze využít k připojení přístroje (pomocí externího modulu XJ485-CX) k monitorovacímu systému Dixell XWEB. Komunikace probíhá protokolem ModBUS-RTU. Přístroje lze plně nakonfigurovat pomocí parametrů, které lze snadno naprogramovat klávesnicí nebo programovacím klíčem HOT KEY, případně pomocí interface ProgToolKit.
TECHNICKÉ PARAMETRY |
Skříň |
přední panel 32 × 74 mm, hloubka 60 mm |
Montáž |
do panelu s vyříznutým otvorem 71 × 29 mm |
Krytí čelního panelu |
IP65 |
Napájecí napětí |
230 Vstř, ±10% 50/60Hz |
Příkon |
max. 3VA |
Vstupy |
1x čidlo PTC (-50 až 150 °C) nebo NTC (-40 až 110 °C) |
Další vstupy |
digitální beznapěťový kontakt |
Přesnost |
± 0,7 °C ±1 digit |
Krok |
0,1 °C nebo 1 °C (nastavitelné) |
