Úvod » Regulační technika » Zónové ventily » A20-T20N zónový ventil se servopohonem napětí 9-35V AC/DC; AKCE




A20-T20N zónový ventil se servopohonem napětí 9-35V AC/DC; AKCE

JEDNOČINNÉ ELEKTRO POHONY S 2 CESTNÝMI KULOVÝMI VENTILY, NO

skladem



Dostupnost: Skladem v e-shopu
Číslo produktu: Mars20-T20N 3/4"_9/35V(xxxx)
Nelze uplatnit slevový kupón
naše cena bez DPH : 2 606,61 Kč (102,70 €)
naše cena s DPH (21 %):
3 154,00 Kč (124,27 €)

do košíku:
  ks

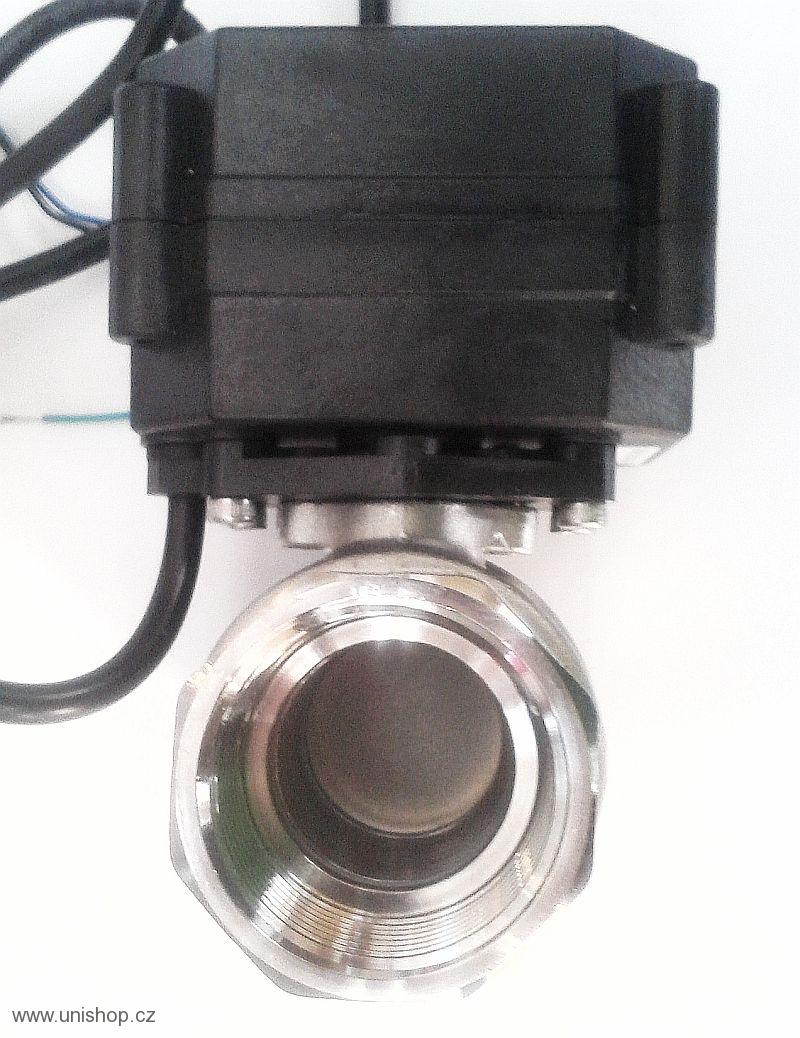

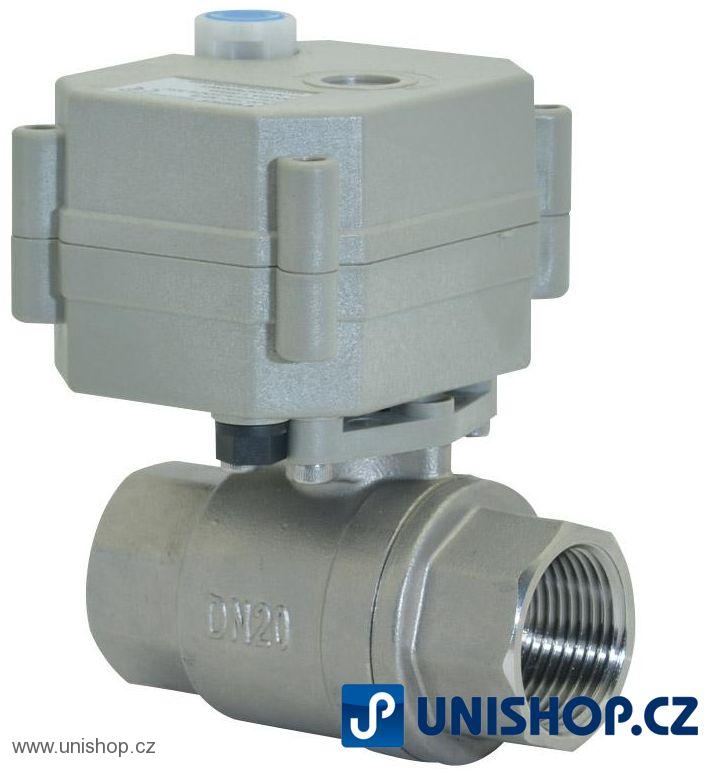

Ilustrační foto!

Popis:

Kulový zónový ventil A20-T20 (NO) se servopohonem 9-35V AC/DC - normálně otevřen - bez napětí otevřen

2-cestný zónový ventil se sevopohonem s dvoupolohovým ovládáním O/Z.
medium: plyny, studená/horká voda, rozhok glykolu do 60 % koncentrace

POUŽITÍ: • SOLÁRNÍ PANELY • HLAVNÍ UZÁVĚR VODY• ČISTÍRNY ODPADNÍCH VOD • ROZVODY TEPLÉ VODY

Pracuje při zcela nulovém rozdílovém tlaku, při kterém již dosahuje velkého průtoku. Vhodné zejména pro vypouštění, přepouštění beztlakých nádrží, nebo vypouštění  samospádem - vlastním hydrostatickým tlakem vypouštěné tekutiny.

Technické parametry:

NC - normálně, bez napětí uzavřen

Velikosti: ½“, ¾“, 1“
Maximální pracovní tlak: 1 MPa (10 Bar)
Médium: tekuté, plynné
Napětí: 110–230 V AC, 9–35 VDC/VAC
Pracovní proud: do 500 mA
Garantovaná životnost: 70 000 cyklů
Čas odezvy/otevírací/zavírací čas: 5 sekund
Tělo ventilu: AISI 304
Tělo ventilu: termoplast
Těsnění: FKM, PTFE
Pohyb pohonu: 90°
Max.otočný moment: 2 Nm
Délka kabelu: 1,5 metru
Teplota média: od 2 do +90 °C
Okolní teplota: 0–55 °C
Manuální operátor: ne
Indikátor polohy: ano
Třída krytí: IP65



SKLADBA VENTILU:



Název části Materiál Specifikace Množství
Aktuátor PPO 1
Kryt těla ventilu Nerez ocel AISI 304 1
O-kroužek FKM 2
Těsnění PTFE 2
Průchozí koule Nerez ocel AISI 304 1
Třmen Nerez ocel AISI 304 2
O-kroužek FKM 2



Rozměry



* Typ * Připojení
D1/D2
D L1 L2 E1 H1 H2
A20-T15 BSP ½“ 15 63 14 25 83 17
A20-T20 BSP ¾“ 20 72 17 31 87 20
A20-T25 BSP 1“ 25 81 18 38 95 24





SKLADBA VENTILU:







Název části
Materiál
Specifikace
Množství
Aktuátor
PPO
1
Kryt těla ventilu
Nerez ocel
AISI 304
1
O-kroužek
FKM
2
Těsnění
PTFE
2
Průchozí koule
Nerez ocel
AISI 304
1
Třmen
Nerez ocel
AISI 304
2
O-kroužek
FKM
2







Rozměry



* Typ *
Připojení
D1/D2
D
L1
L2
E1
H1
H2
A20-T15
BSP ½“
15
63
14
25
83
17
A20-T20
BSP ¾“
20
72
17
31
87
20
A20-T25
BSP 1“
25
81
18
38
95
24
