DA04N220 pohon 230V AC (AKCE)
Servopohon vzduchových klapek 4Nm a ne jen pro ně; 2/3 bodové ovládání
Popis:

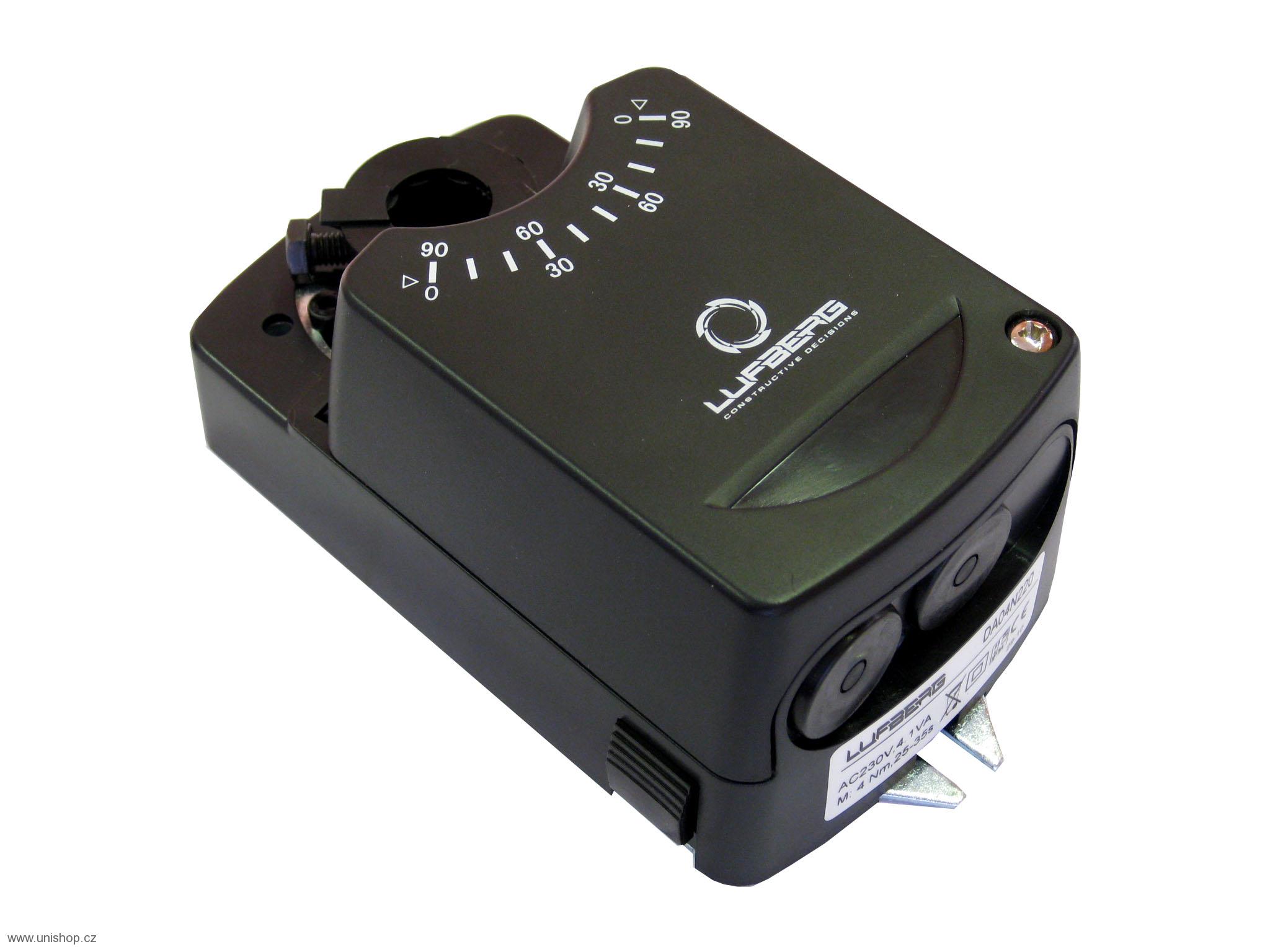

Servopohon LUFBERG DA04N220 bez zpětné pružiny 4Nm dо 0,8m² 230V (náhrada BELIMO LM230A)
Servopohon DA04N220 bez zpětné pružiny s napájením 230 V AC, kroutícím momentem 4 Nm, pro klapky do plochy 0,8 m2.
Plně nahrazuje BELIMO LM230A.
Široký sortiment servopohonů LUFBERG nabízí optimální řešení při konstruování systémů automatizace (topení, ventilace i chlazení).
LUFBERG nabízí širokou modelovou řadu servopohonů s rozpětím točivého momentu od 2 do 32 Nm a dalším množstvím doplňkových funkcí, které se používají v současných technologiích a splňují jen ty nejvyšší standardy kvality. Spolehlivost, jednoduchost montáže a obsluhy zaručují maximální funkcionalitu a ekonomiku práce.
Obsáhlá řada servopohonů, technologická dokonalost a neustálý vývoj – to je Vaše záruka kvality servopohonů značky LUFBERG.
Technické parametry
Napájení: 230 V AC
Točivý moment: 4 Nm
Plocha klapky: < 0,8 m2
Ovládání: 2/3 bodové
Doba přestavení (motor): 30 - 35 s
Stupeň krytí: IP54
Směr otáčení: volitelný otočením konektoru motoru
Ruční přestavení: ANO
Havarijní funkce: NE
Pomocný kontakt: NE
Mechanické připojení: pro kruhové tyče s průměrem od 10 do 16 mm, pro čtyřhranné tyče od 9x9 do 12x12 mm
|
Název části
|
Materiál
|
Specifikace
|
Množství
|
|
Aktuátor
|
PPO
|
1
|
|
|
Kryt těla ventilu
|
Nerez ocel
|
AISI 304
|
1
|
|
O-kroužek
|
FKM
|
2
|
|
|
Těsnění
|
PTFE
|
2
|
|
|
Průchozí koule
|
Nerez ocel
|
AISI 304
|
1
|
|
Třmen
|
Nerez ocel
|
AISI 304
|
2
|
|
O-kroužek
|
FKM
|
2
|
|
* Typ *
|
Připojení
D1/D2
|
D
|
L1
|
L2
|
E1
|
H1
|
H2
|
|
A20-T15
|
BSP ½“
|
15
|
63
|
14
|
25
|
83
|
17
|
|
A20-T20
|
BSP ¾“
|
20
|
72
|
17
|
31
|
87
|
20
|
|
A20-T25
|
BSP 1“
|
25
|
81
|
18
|
38
|
95
|
24
|
|
|||||||||
